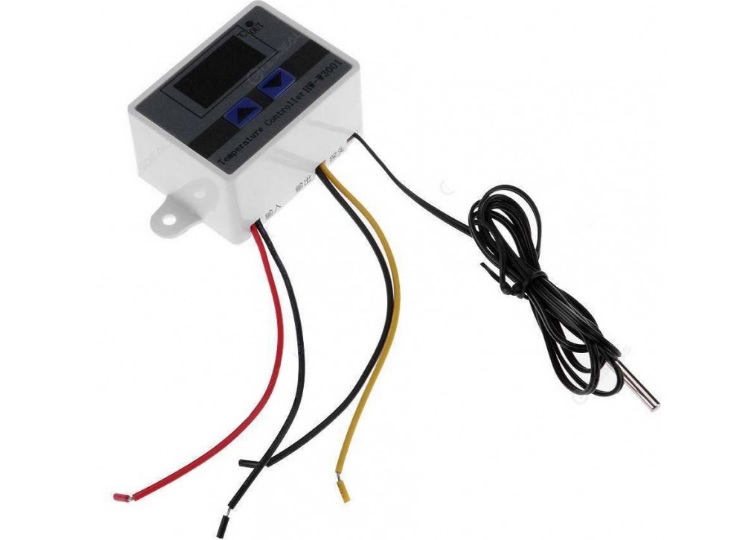

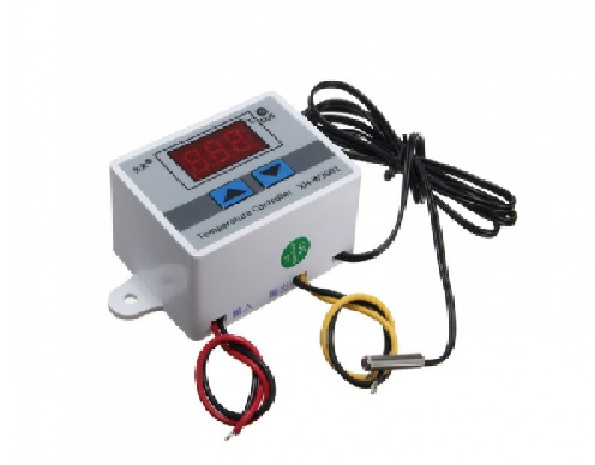

ماژول ترموستات XH-W3001 مدل ۲۲۰ ولت
ماژول ترموستات XH-W3001 ، این ماژول یک ترموستات پرکاربرد برای اندازه گیری دما در بازه ۵۰- الی ۱۱۰ درجه سانتی گراد با دقت ۰٫۱ درجه است. ولتاژ کاری این ترموستات ۲۲۰ ولت AC است. ماژول کنترل دما XH-W3001 با خارج شدن از بازه دمایی که برای آن تعریف شده ولتاژ ۲۲۰ ولت را در دوسر خروجی رله قرار می دهد. دقت داشته باشید که در دو سر سیم زرد و مشکی در ابتدا ولتاژ صفر بوده و با وصل شدن رله ولتاژ ۲۲۰ ولت در دو سر آن قرار می گیرد. شما می توانید با استفاده از این ولتاژ ۲۲۰ ولت هیتر ، فن ، کولر و یا هر وسیله دیگری را تغذیه کنید.

با اعمال ولتاژ ۲۲۰ ولت به سیم مشکی و قرمز که مربوط به تغذیه این ترموستات است.ترموستات روشن شده و دمای محیط بروی نمایشگر آن نمایش داده می شود. شما می توانید با استفاده از دکمه هایی که بروی این ترموستات قرار دارد تنظیمات دلخواهتان را جهت کار در دو مد سرمایشی و گرمایشی اعمال کنید.

تنظیم ماژول XH-W3001 در مد گرمایشی و سرمایشی :

برای کار در مد گرمایشی می بایست با فشردن دکمه Up دمایی که میخواهید در آن دما هیتر راه اندازی شود را وارد کنید مثلا دمای ۲۳ درجه ، حال با فشردن دکمه Down دارد می توانید مشخص نمایید که هیتر در چه دمایی قطع شود مثلا در ۳۰ درجه ، حال چنانچه دما محیط به ۲۳ درجه سانتی گراد برسد هیتر متصل شده به خروجی ماژول روشن شده و باعث می شود تا دمای محیط افزایش یابد. با رسیدن دمای محیط به مقدار تعیین شده (۳۰ درجه) هیتر خاموش می شود.این فرایند بطور دائم با تغییر دما ادامه پیدا می کند.

برای کار در مد سرمایشی چنانچه تنظیمات انجام گرفته برای مد گرمایشی را بلعکس نمایید می توانید از ماژول در مد سرمایشی استفاده کنید. یعنی با فشردن دکمه Up دما ۳۰ درجه را تنظیم نمایید. و با فشردن دکمه Down دما ۲۳ درجه را تنظیم نمایید.حال چنانچه دمای محیط آن قدر گرم شود که به دما ۳۰ درجه برسد دستگاه کولر متصل شده به خروجی ترموستات روشن شده و سعی می کند دمای محیط را خنک کند. با روشن شدن کولر و سرد شدن محیط ، کولر در دمای ۲۳ درجه تنظیم شده خاموش می شود.واین سیکل با تغییر دما ادامه پیدا می کند تا دما در یک بازه خاص حفظ شود.

خصوصیات ترموستات XH-W3001 :

ولتاژ کاری ۲۲۰ ولت
دقت اندازه گیری ۰٫۱ درجه
اندازه گیری دما در بازه ۵۰- الی ۱۱۰ درجه سانتی گراد
قابلیت کارکردن در دو مد گرمایش و سرمایشی
